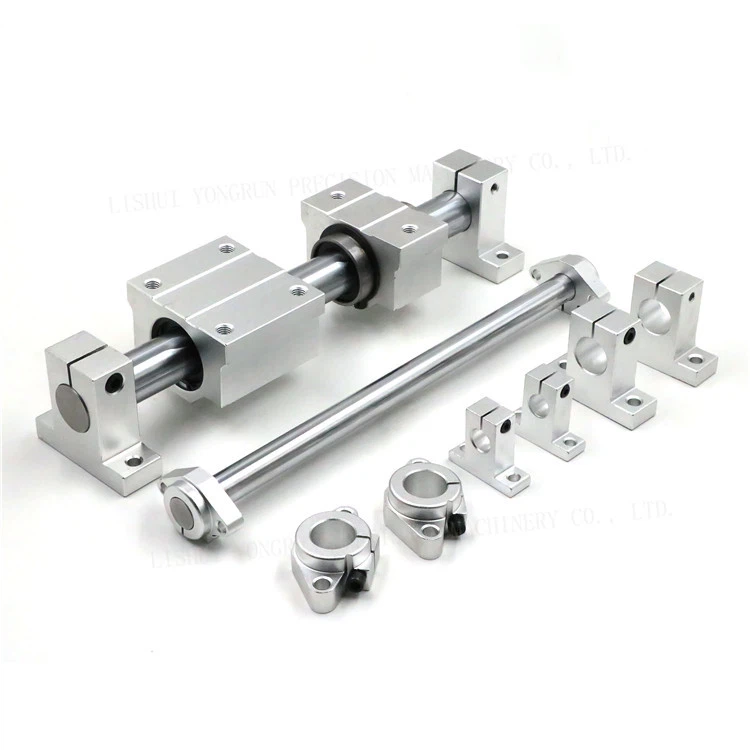

Les séries SK et SHF sont deux types de supports d'arbre utilisés pour fixer les extrémités des arbres de guidage linéaires ronds (comme ceux utilisés avec les bagues SBR ou linéaires à billes) à une base de montage. Leur fonction principale est de verrouiller l'arbre axialement et radialement, l'empêchant de bouger ou de tourner.
La différence entre les deux réside dans leur conception structurelle, leur orientation de montage et leur facilité de montage/démontage.
| Fonctionnalité | Support d'arbre SK ("autonome-autonome") | Support d'arbre SHF (« Montage sur bride/base ») |
| Forme/Conception | En forme de cube-, souvent avec des trous de montage en bas. | Base à bride avec trous de montage souvent perpendiculaires à l'arbre (sur les côtés). |
| Orientation de montage | En bas-Monté sur la plaque de base. | Côté-Monté (souvent contre la face verticale ou la plaque d'extrémité de la base). |
| Rétention de l'arbre | Serrage par vis de serrage serrées perpendiculairement à l'arbre. | Serrage par boulons/vis serrés perpendiculairement à l'arbre. |
| Profil d'espace | Se pose sur la base, augmentant ainsi la hauteur totale de la machine. | Peut être monté sur le côté de la base, économisant potentiellement de l'espace vertical. |
| Application | Support final-à usage général le plus courant. | Utilisé pour les extrémités d'arbre où un accès latéral pour le montage est préférable, ou comme butées d'extrémité pour les rails supportés. |
Différences détaillées et critères de sélection
1. Supports d'arbre SK (montage inférieur standard)
L'unité SK est le support d'arbre à usage général-le plus courant.
Conception:Il ressemble généralement à un petit bloc robuste. Le fond comporte des trous de montage pour le fixer à la plaque de base, et une ou deux vis de réglage sur le côté sont utilisées pour serrer et verrouiller l'arbre linéaire en place.
Meilleur utilisé quand :
- Vous montez l'arbre directement sur une plaque horizontale plate.
- Vous avez un accès facile pour serrer les boulons de haut en bas.
- L'espace vertical n'est pas limité de manière critique, car le bloc de support repose sur la base.
2. Supports d'arbre SHF (bride/montage d'extrémité)
L'unité SHF est dotée d'une bride ou d'une base plus large qui permet un montage perpendiculaire à l'axe de l'arbre.
Conception:Les trous de montage se trouvent souvent sur les côtés ou sur une bride de base qui s'étend vers l'extérieur, permettant à l'unité d'être montée sur une surface verticale, telle que la plaque d'extrémité-d'un châssis de machine.
Meilleur utilisé quand :
- Vous devez fixer l'arbre contre une face verticale ou contre la paroi d'extrémité d'un châssis de machine.
- Vous essayez de minimiser la hauteur totale de la machine, car l'unité SHF peut souvent affleurer la plaque de base (montée à l'extrémité).
- Vous utilisez le support comme butée mécanique-pour un assemblage de rail pris en charge.
