Nos colliers de serrage mécaniques à haute -puissance de maintien-sont conçus pour sécuriser les composants axiaux et fonctionner comme des butées d'extrémité fiables sur les arbres linéaires. S'écartant des configurations traditionnelles de vis de serrage-, la conception de la pince divisée-distribue une force circonférentielle uniforme autour de l'arbre, empêchant le glissement tout en assurant un maintien non-marquant.
Configurations et applications matérielles
Pour répondre à des exigences environnementales et opérationnelles distinctes, ces colliers sont disponibles en trois options de matériaux haut de gamme :

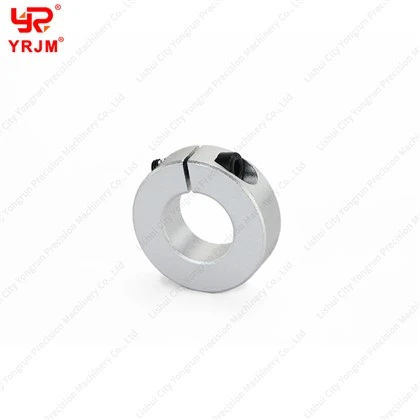

Transparent-Aluminium anodisé
Faible-masse, faible-inertie et haute résistance à la corrosion-.

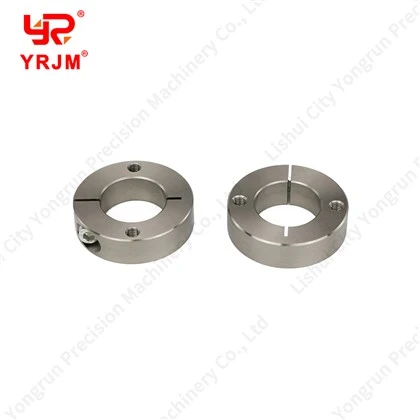

Noir-Acier au carbone oxydé
Haute-résistance, robustesse et-résistante à l'usure.

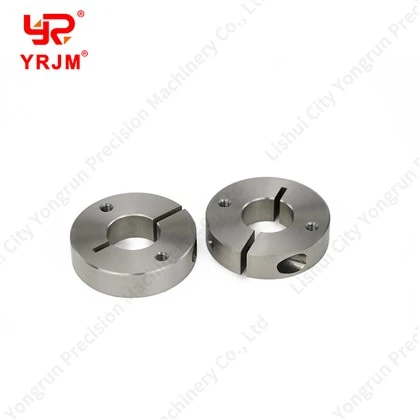

Acier inoxydable
Résistance exceptionnelle à la rouille et aux produits chimiques, idéale pour les environnements lavables ou sanitaires.
Cette série est le choix préféré pour l’automatisation industrielle, le positionnement de machines et les butées mécaniques robustes.
Conceptions courantes de colliers d’arbre
Single-Split (Collier de serrage en une seule pièce) :
Conception : Un anneau solide avec une fente radiale coupée à travers le mur.
Avantage : Offre une prise robuste et uniforme. Il se règle facilement en desserrant la vis à tête cylindrique à douille unique-, en faisant glisser le collier dans la position souhaitée et en resserrant-.
Idéal pour : butées standards-, limites de course et rétention des composants axiaux.
Double-Fente (collier de serrage en deux- pièces) :
Conception : Le collier est divisé en deux moitiés distinctes fixées par deux boulons opposés.
Avantage : Confort de montage exceptionnel. Cette configuration n'a pas besoin de glisser sur l'extrémité de l'arbre. Il peut être assemblé autour de l'arbre à tout moment sans démonter les roulements, poulies ou accouplements préinstallés, réduisant ainsi les temps d'arrêt pour maintenance.
Idéal pour : rénovations de systèmes, placement d'arbres au milieu- et assemblages compacts où les extrémités d'arbres sont inaccessibles.
Vis de réglage-(collier solide) :
Conception : Un anneau solide avec un ou deux trous filetés pour les vis de réglage.
Avantage : Faible coût unitaire et jeu radial compact (plus petit diamètre extérieur).
Idéal pour : positionnement statique léger-sur des arbres souples (tels que l'aluminium ou le laiton) où les rayures de surface ne sont pas une contrainte.
Principe de fonctionnement : compression radiale simple-divisée
Le collier de serrage monobloc-fonctionne sur le principe de la compression radiale pour fixer les composants sur les arbres linéaires.
La Structure
Le collier est conçu comme un anneau solide comportant une seule fente radiale sur un côté. Une vis à tête creuse à haute-traction-est positionnée perpendiculairement pour combler cette fente.
L'action de serrage
Le couple appliqué à la vis à capuchon rapproche les deux côtés de la fente, diminuant ainsi le diamètre intérieur du collier.
La physique
Plutôt que de concentrer la force sur un seul point (comme c'est le cas avec les conceptions à vis de serrage), toute la circonférence intérieure du collier fendu unique-applique une pression radiale uniforme. Cela répartit la force de serrage uniformément sur la surface de l'arbre, augmentant considérablement la zone de contact par friction sans altérer la surface de contact.
Avantages du produit
Protection non-de l'arbre :
Les arbres linéaires de haute-précision sont trempés et rectifiés selon des tolérances rigoureuses. Étant donné que les colliers de serrage en une seule pièce utilisent une friction de surface uniforme plutôt qu'une vis de réglage pénétrante, ils maintiennent la surface de l'arbre exempte de bavures, de points plats ou de rainures. Cela garantit que le collier peut être ajusté à plusieurs reprises sans compromettre le déplacement fluide des roulements linéaires.
Capacité de maintien axiale élevée :
En répartissant uniformément la force de serrage autour du diamètre de l'arbre, la conception à fente unique permet d'obtenir une excellente puissance de maintien axial. Il résiste de manière fiable au déplacement sous des forces d'impact dynamiques ou dans des conditions de vibrations élevées.
Ajustements simplifiés-à un seul boulon :
Contrairement aux colliers en deux -pièces (double-fentes), qui nécessitent d'équilibrer le couple des attaches opposées, le collier en une -pièce comporte un seul boulon. Le repositionnement nécessite simplement de desserrer la vis unique, de faire glisser le collier dans la position souhaitée et de resserrer-la fixation.
Masse symétrique pour une rotation-à grande vitesse :
Avec une seule fente radiale, le collier maintient une répartition de masse très uniforme autour de sa ligne centrale. Surtout en aluminium léger, cette géométrie équilibrée minimise les vibrations de rotation, ce qui la rend adaptée aux applications d'arbres à grande vitesse-.
