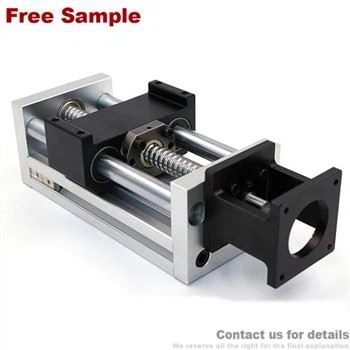

Composition des vis à billes :
Les vis à billes sont des composants mécaniques utilisés pour convertir un mouvement rotatif en mouvement linéaire. Elles se composent de plusieurs éléments clés :
Arbre à vis (vis) : L'arbre à vis est le composant principal de la vis à billes. Il présente des rainures ou des filetages hélicoïdaux sur sa surface, permettant la conversion du mouvement rotatif en mouvement linéaire.
Écrou à billes : L'écrou à billes est une structure en forme de bloc qui abrite des roulements à billes à recirculation. Il se déplace le long de l'arbre de la vis lorsque la vis tourne, convertissant le mouvement rotatif en mouvement linéaire.
Roulements à billes à recirculation : il s'agit de petits roulements à billes de précision contenus dans l'écrou à billes. Ils circulent entre les rainures de l'arbre de la vis et de l'écrou à billes, réduisant ainsi les frottements et facilitant un mouvement linéaire fluide.
Supports d'extrémité : L'assemblage de la vis à billes est généralement soutenu par des supports d'extrémité ou des boîtiers de roulement aux deux extrémités. Ces supports assurent la stabilité et l'alignement de l'arbre de la vis.
Racleurs et joints : pour protéger les roulements à billes de recirculation de la contamination, des racleurs et des joints sont souvent intégrés. Ils aident à éloigner la saleté, les débris et autres contaminants des surfaces critiques des roulements.
Tubes ou canaux de retour : Dans un système de vis à billes en boucle fermée, des tubes ou canaux de retour sont utilisés pour guider les billes en recirculation d'une extrémité à l'autre de l'écrou à billes, leur permettant de recirculer et de s'engager à nouveau avec les filetages de la vis.
Classification des vis à billes :
Les vis à billes peuvent être classées en fonction de divers facteurs, notamment la conception, la précision, la précharge et l'application. Voici quelques classifications courantes :
Conception:
Vis à billes rectifiées ou laminées : les vis à billes rectifiées sont usinées avec précision pour une plus grande précision, tandis que les vis à billes laminées sont formées par un processus de laminage, offrant une solution plus rentable.
Précision:
Grades de précision : les vis à billes sont disponibles en différents grades de précision, tels que C0, C3, C5 et C7. Les grades de précision plus élevés conviennent aux applications exigeant des tolérances plus strictes.
Précharge:
Préchargées ou non préchargées : les vis à billes préchargées ont une charge interne intentionnelle pour éliminer le jeu et augmenter la rigidité. Les vis non préchargées sont plus adaptées aux applications où la précision n'est pas aussi critique.
Plomb:
Vis à billes à un seul pas ou à plusieurs pas : les vis à billes à un seul pas ont une rainure hélicoïdale, tandis que les vis à plusieurs pas ont plusieurs rainures parallèles. Les vis à plusieurs pas parcourent une plus grande distance par tour, mais peuvent sacrifier une certaine efficacité.
Type d'écrou :
Écrou à bride ou sans bride : les écrous à bride sont dotés d'une bride intégrée qui fournit un support supplémentaire et facilite le montage. Les écrous sans bride sont plus simples et plus compacts.
Orientation de montage :
Montage horizontal ou vertical : certaines vis à billes sont conçues pour un montage horizontal, tandis que d'autres peuvent supporter un montage vertical. Le montage vertical peut nécessiter des considérations supplémentaires pour éviter un enfoncement en arrière.
Spécifique à l'application :
Capacité de charge élevée ou vitesse élevée : selon les exigences de l'application, les vis à billes peuvent être sélectionnées pour une capacité de charge élevée, une vitesse élevée ou un équilibre entre les deux.
