L'architecture d'une vis à billes à double-écrou est spécialement conçue pour éliminer les jeux internes en utilisant des forces mécaniques opposées.

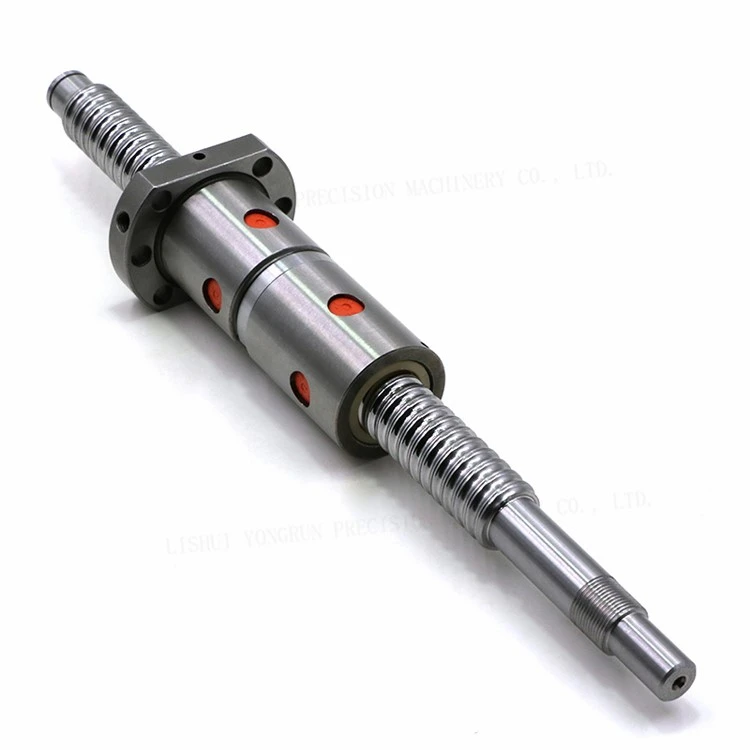

L'Architecture :Un ensemble à double-écrou se compose de deux corps d'écrou distincts montés sur un seul arbre fileté de précision-.
L'entretoise de précision :Entre ces deux moitiés se trouve une cale ou entretoise en métal rectifié avec précision.
Le mécanisme de précharge :L'entretoise est usinée à une épaisseur qui dépasse légèrement l'espace naturel de repos entre les deux écrous. Lorsque ces moitiés sont boulonnées ensemble sur l’entretoise, cela induit une tension interne calculée.
Le résultat de l'ingénierie :Cette tension oblige les deux écrous à exercer une pression dans des directions opposées contre les filetages. Cet engagement bidirectionnel constant élimine efficacement le jeu axial (jeu) et augmente considérablement la rigidité structurelle du système d'entraînement.
Les avantages de la précharge dans les configurations à double-écrou
1. Éliminer le jeu grâce au contact directionnel
La conception à double-écrou utilise des forces axiales opposées constantes pour garantir que les éléments roulants internes maintiennent un contact permanent avec les flancs du chemin de roulement.
- Mécanisme:Les éléments roulants de la première moitié d'écrou sont tendus contre le flanc avant du filetage, tandis que les éléments de la seconde moitié d'écrou sont tendus contre le flanc arrière.
- Le résultat de l'ingénierie :Cette configuration élimine le jeu mécanique (espace) inhérent aux systèmes à-écrou unique. Par conséquent, que l'entraînement tourne dans le sens des aiguilles d'une montre ou dans le sens inverse des aiguilles d'une montre, la charge est engagée instantanément. Cela réduit le jeu à zéro absolu et supprime le « mouvement perdu » lors des inversions d’axe.
2. Rigidité axiale et amortissement des vibrations supérieurs
Au-delà de l'élimination du jeu, l'application de la précharge augmente considérablement la rigidité axiale du système.
- La physique de la pré-compression :Mécaniquement, une vis à billes se comporte comme un ressort à haute-rigidité. Sous de lourdes charges externes-telles que l'engagement d'un outil dans le fraisage des métaux-un écrou standard peut subir une déformation élastique microscopique, entraînant une déviation de l'outil ou un « broutage ».
- La solution à double-écrou :Étant donné que les composants internes d'un assemblage à double-écrou sont déjà pré-comprimés, le système résiste à toute déformation supplémentaire avec une efficacité bien supérieure. Cette augmentation exponentielle de la rigidité statique permet à l'ensemble d'absorber les vibrations harmoniques, garantissant des états de surface exceptionnels même lors d'une fabrication soustractive lourde.
